消防泵星三角啟動控制柜的優點：對于定子線組三角形連接的鼠籠式異步電動機，在正常運行時，起動時將定子繞組連接成星形，起動后再連接成三角形，以減小起動電流，減少對電網的影響。這種起動方法稱為星形-三角形降壓起動（Y-△). 大于16kw的電機可采用星三角降壓起動。星三角啟動設備（控制柜）一般采用一用一備控制，互為備用，故障時自動投入運行。今天奇峰小編消防泵星三角啟動控制柜八種接線方法。

控制設備（控制柜）選用金陵奇峰，經工廠調試試驗后狀態良好，允許設備出廠。

消防泵星三角啟動控制柜的八種接線方法：

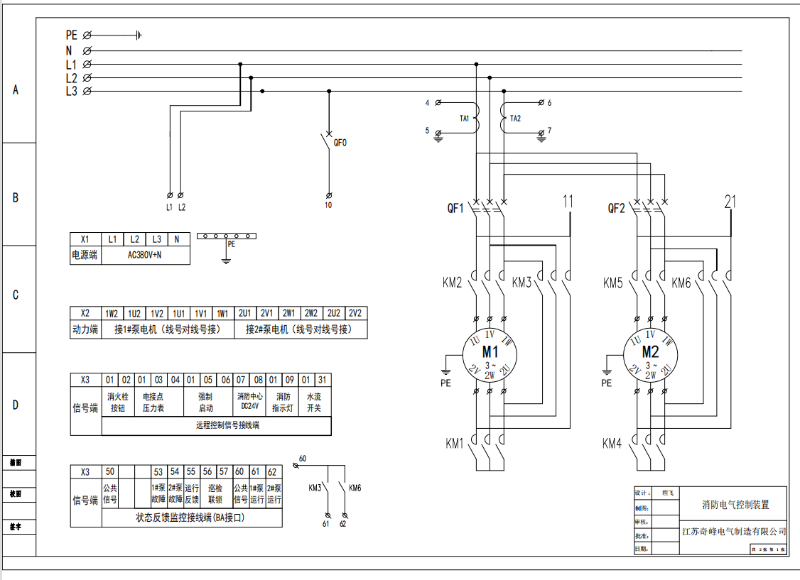

1.打開三相鼠籠式異步電動機的接線盒，拆下端子的連接條（如上圖所示U1、V1、W1、U2、V2、W2），形成6個端子，并在啟動或運行前，將控制設備（星三角啟動控制柜）的預留端子用相應的連接方式（如上圖所示的U1、V1、W1、U2、V2、W2）牢固連接，檢查水泵和控制設備（星三角啟動柜）的接線是否牢固、松動，檢查管路中是否有水（打開水泵的出口和排氣孔，看是否有水流出）。

2.檢查后，在安全電壓下操作或啟動控制設備，查看金陵奇峰生產的水泵電機是否正轉（反轉）。如果出現反轉，更換電機或控制柜連接一相電纜（U1，W2），（V1，U2），（W1，V2）或調整進線電源線。

3.如果出水管道壓力表處于0壓力，則應關閉或關閉出水閥門2/3，以避免啟動時電流過大，這將影響水泵的正常運行。頻繁啟動過大電流容易導致電機線圈短路。星形電流穩定下降后，將出水口閥門打開2/3，以控制運行所需的水頭和壓力，并完成調試，出水口閥門打開至2/3，無需進一步操作。

4.電纜的選擇應與電機功率相匹配。各種電線的載流量（安全電流）的計算也因環境溫度等因素而不同，鋁線和銅線承受的電流也不同。因此，我們通常會選擇銅線（例如）作為水泵。16 mm2銅線在相同條件下在25℃下承受電流（100a）。

5.以金陵奇峰生產的星三角啟動電機（22KW）電流（44a）為例，實際運行需要是三角運行才能達到額定值，流經電機各線組的相電流等于線電流（44a）÷1.732=25.4a。

6.當三角形運行電機以星形連接運行時，線路電流等于相電流，因此起動電流乘以起動倍數乘以25.4a，而不是44a以計算起動電流。

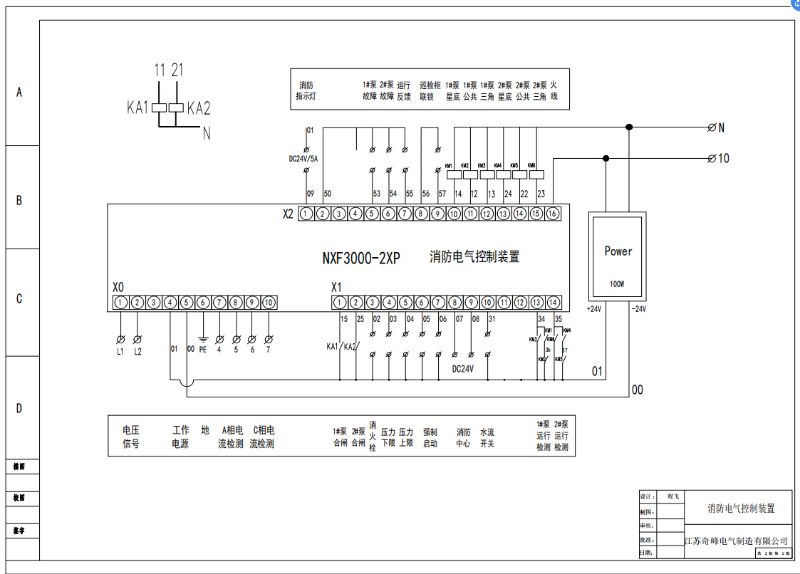

7.根據負載的實際長期電流而不是起動電流選擇電纜。因此，星三角啟動的電纜應考慮為25.4a（22KW星三角控制電機），但電源母線需要考慮為44a（22KW電機）控制設備（控制柜）消防控制中心端口；G1、G2消防控制中心，啟動/停止端口；（01，02，03）電接點，01為公共點，01，02（下限）啟動水泵；01和03（上限）停止水泵；01、05為消防聯動啟停口；06、07、08、09（一臺和另一臺水泵運行的被動反饋）010、011、012、013（一臺和另一臺水泵故障的被動反饋）。調試正常后，控制設備保持自動狀態。

江蘇奇峰電氣制造有限公司位于江蘇省南京市江寧區谷里工業園，十余年致力于為顧客提供電氣控制柜技術咨詢。企業將進一步健全集新產品開發、設計方案、生產制造、檢驗、質保期、市場銷售、售后維修服務為一體的運營管理體系，并創建科學研究、健全、標準、效率的公司運行體制。

如果您對我們的消防泵星三角啟動控制柜感興趣或者想了解更多詳細信息，歡迎點擊我們的在線客服與技術員咨詢，或者直接撥打技術員電話咨詢，我們期待您的來電洽談！
