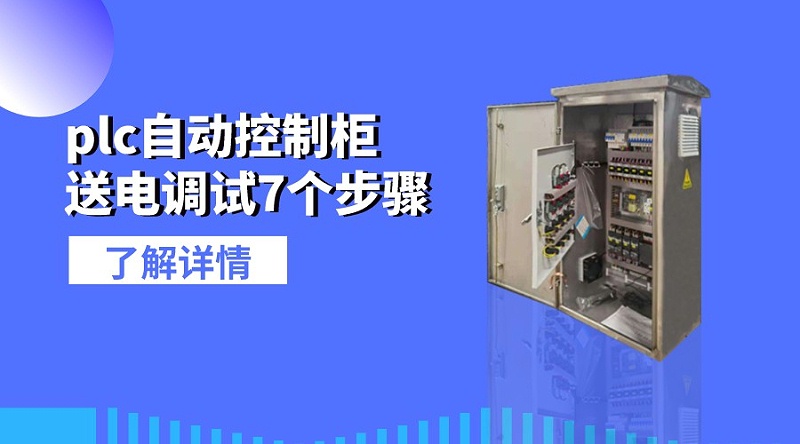

許多電氣新手在完成電氣控制柜和PLC自動控制柜的程序設計后，不知道如何開始調試。或者PLC自動控制柜因調試方法不當而燒毀，那么如何調試電氣系統呢？江蘇奇峰電氣制造有限公司專注plc自動控制柜廠家，今天奇峰小編帶你了解plc自動控制柜送電調試7個步驟。

plc自動控制柜送電調試7個步驟：

1、根據圖紙檢查電路（無電源）。通用PLC自動控制柜系統圖包括兩部分：柜內圖和柜外圖。柜內圖紙見柜內接線圖；柜外示意圖顯示了與電氣柜連接的所有接線，需要檢查

2、圖紙設計是否合理，包括各部件的容量等。根據圖紙檢查所有部件是否嚴格按照圖紙連接。在此過程中，更重要的是檢查電源

1使得電路沒有短路。2.使得好電和弱電不會混合在一起。由于PLC自動控制柜的電源為24V，一旦因接線錯誤將220V連接到PLC自動控制柜，很容易燒毀PLC自動控制柜或擴展模塊。其次，檢查PLC自動控制柜的外部電路，通常稱為“點”。確認電源后，發送電源并測試輸入和輸出點。這通常被稱為“成功”。逐個測試IO點，包括操作按鈕、急停按鈕、操作指示燈、油缸及其限位開關等，具體方法是一人在現場操作按鈕，另一人在現場操作按鈕，監控PLC自控柜內的輸入輸出信號；對于大型系統，應建立一個測試表，即在測試后進行標記。如果在施工過程中發現接線錯誤，需要立即處理。在此步驟中，應注意備份程序后，需要清理PLC自動控制柜中的程序，或禁用該程序，以避免設備因測試而動作。

3、檢查機械結構并測試電機負載。在這一步中，需要檢查機械結構是否緊固，并妥善保護電機負載，以免發生事故。檢查后，需要手動測試設備的運行情況。并進行現場試運行，為逆變器設置相應的參數，優化電機、靜態識別或動態識別等。這里需要注意的是，對于一些特殊負載，例如，專門人員需要進行垂直負載，以避免因控制不當而導致的測試事故。

4、調試手動模式半自動模式及相關邏輯關系。在測試IO點和負載端之后，下一步是在手動模式下進行調試。這里的手動模式也可以稱為半自動模式，它不是直接按下電磁閥或接觸器，而是通過按鈕或HMI按鈕驅動設備，對應于自動狀態。手動模式測試可以根據人們的意愿分解自動模式，以方便測試程序。這個環節更重要的部分是測試防護功能，即測試防護功能（如急停、防護柵等）在設備運行狀態下是否起到相應的作用。

5、根據生產過程中的自動調試模式，半自動調試完成后，可以進行進一步的自動調試。各種鏈條需要根據生產過程進行測試，包括邏輯鏈、防護鏈等，并且需要測試多個工作循環，以使得系統能夠連續無誤地工作。

6、除了邏輯控制，PLC自動控制柜系統中還有許多擴展功能，如PID控制。這些邏輯調試基本完成后，就可以開始調試和脈沖控制了。選擇合適的控制參數更為重要。一般來說，這個過程相對較長。為了有耐心，請調整參數并做出多項選擇，然后選擇更好的選擇。在一些PLC自動控制柜中，其PID參數可以通過自動調整獲得。然而，這種自動調整過程也需要花費大量時間來完成。

7、PLC自動控制柜的預生產步驟。試生產是指試生產。在這個階段，你可以對生產進行一些特殊的測試，例如生產節奏是否令人滿意，防護功能是否可以在負載下工作等。通常，它可以在連續生產一段時間后交付。
