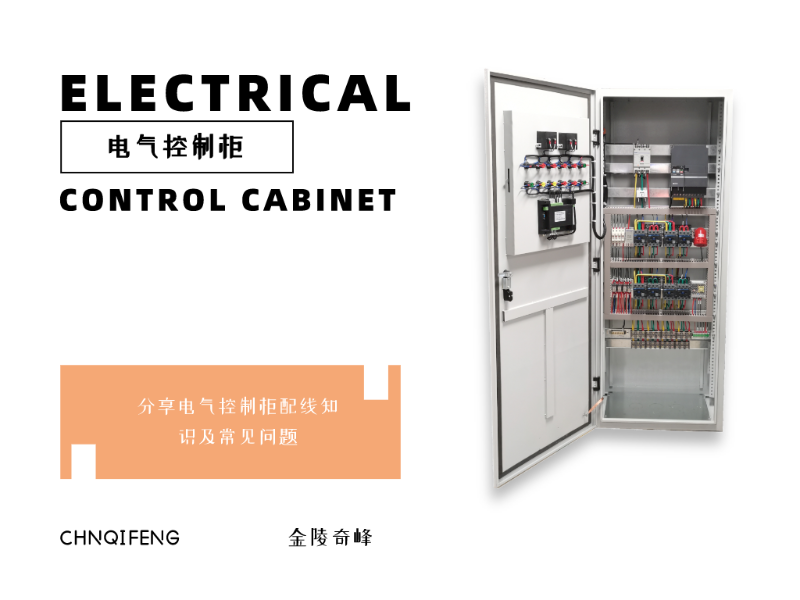

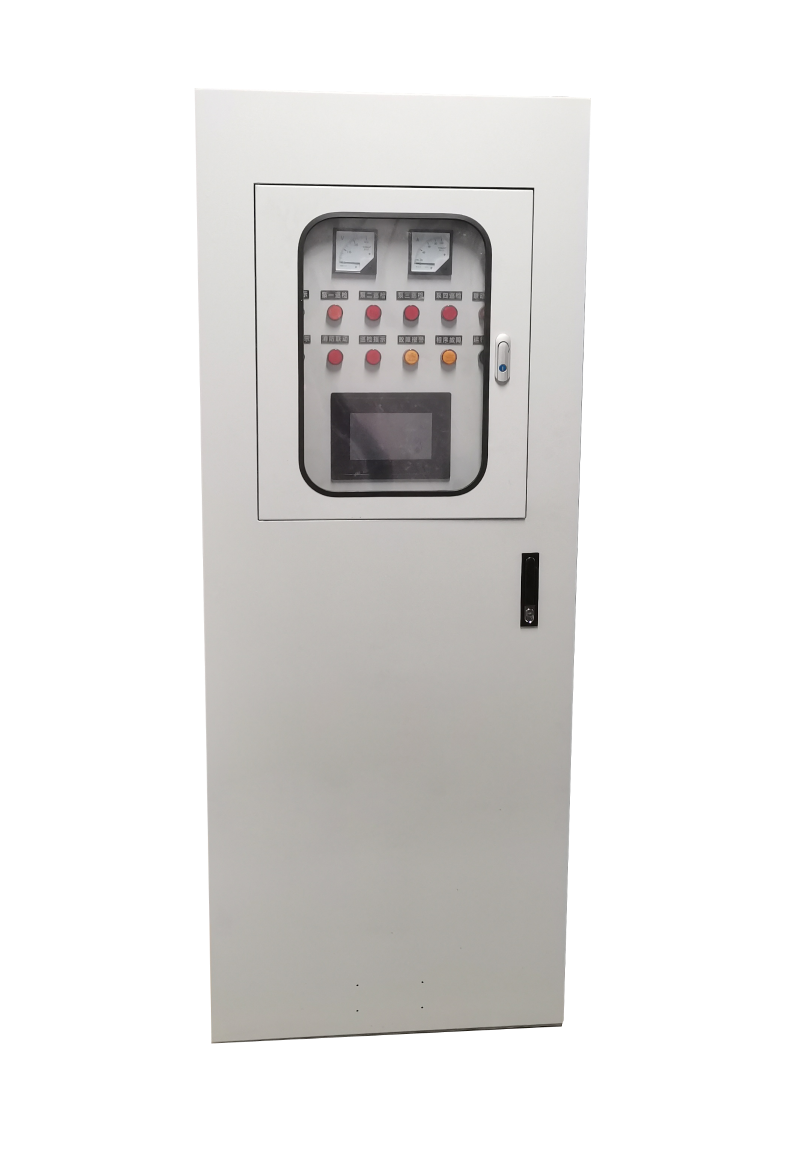

江蘇奇峰電氣制造有限公司是專注電氣控制柜生產廠家，我們都知道電氣控制柜配線有柜內和柜外兩種。機柜外配線常用線管配線，柜內配線有明配線、暗配線及槽配線等。今天我們來分享電氣控制柜配線知識及常見問題。

電氣控制柜配線知識：

管道配線：

電氣控制柜以外的所有導線都要穿管，它具有耐潮濕、抗腐、導線不易受機械損傷的特點，通常用于有一定壓力的場所。

鐵管配線：

1.依據使用場合及導線截面尺寸及導線根數選擇鐵管類型及管徑，導線橫截面積應小于管內徑截面積的40%。

2.盡量取短距離敷設鐵管，且管道應盡量小彎度或彎度(一般不超過三個)，離地面高度不小于0.2 m。

鐵管彎曲時，彎曲半徑不得小于管徑的4-6倍，彎曲后不得出現裂縫或凹陷，管口不得有毛刺。

4.敷設線管前，應將管內雜物和水分清理干凈，用木塞塞住管子，設鐵管用管卡支撐，使管道做到橫豎直。

5.不同電壓、不同回路的導線不能穿過一根管道，直流回路導線和地線除外。不得在鐵管中穿單線。

6.鐵管內導線不得有接頭，絕緣損壞后，不得穿入絕緣導線包扎。

7.穿管導線的絕緣強度應不低于500 V；導線較小截面積應為銅芯線1.5mm2，鋁芯線2.5mm2

8.管道穿線時，選擇直徑1.2毫米的鋼絲作引線。若線管較短，彎頭較少時，可將導線的一端送到另一端，此時一人送線一人拉線。如管道較長或彎頭較多，則在引線端彎成小鉤形，從管體兩端同時穿人。在管道中接合鋼絲時，轉動引線將導線夾在一起，然后從一端拉起引線，就可以起到牽引導線的作用。注：穿線時需在管口加護圈，讓穿管導線的長度大于穿管管道的總長度。

9)鐵管應可靠地保護接零或接地。

電氣控制柜布線技術要求及常見問題：

1. 電氣控制柜布線應橫平豎直，排列牢固，分布均勻，變換線路走向時應垂直布置。
2. 二次回路應遠離飛弧元件，不得影響其它電器元件的工作。
3. 二次回路不得從母線之間穿過，接線布放應牢固可靠、整齊美觀。
4. 二次回路連接線中間不應有接頭，它只能在元件的接線端或接線端子上。
5. 硬導體的剝皮長度不宜過長，較好是10 mm左右，并在兩線連接后用熱縮管與固定導線連接。它是電氣控制柜的布線要求。
