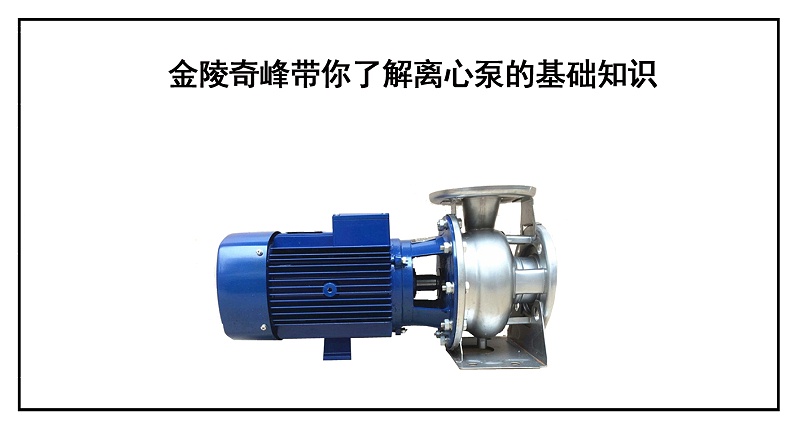

離心泵的種類許多，多種類型泵的構造盡管不一樣，但關鍵零部件基本一致。今天奇峰小編帶你了解離心泵的基礎知識有哪些？

離心泵的關鍵構件包含：葉輪、泵軸、泵體、泵座、填充料盒（水泵密封設備）、減漏環、帶座軸承等。

1. 葉輪

葉輪是離心泵的作功零件，借助它高速運轉對液體作功而完成液體的輸送，是離心泵關鍵零件一。

葉輪一般由輪毅、葉片和后蓋板三一部分構成。葉輪的后蓋板有前后蓋板和蓋板之分，葉輪口側的后蓋板稱之為前后蓋板，另一側的后蓋板稱之為蓋板。

當離心泵起動后，泵軸推動葉輪一起作高速運轉健身運動，驅使事先充灌在葉片間液體轉動，在慣性離心力的功效下，液體自葉輪管理中間向頸靜脈作軸向健身運動。

液體在流過葉輪的健身運動全過程得到了動能，負壓能提高，水流量擴大。當液體離去葉輪進到泵體后，因?yàn)闅?nèi)過流道慢慢擴張而降速，一部分機械能轉換為負壓能，將沿徑向注入排出來管路。

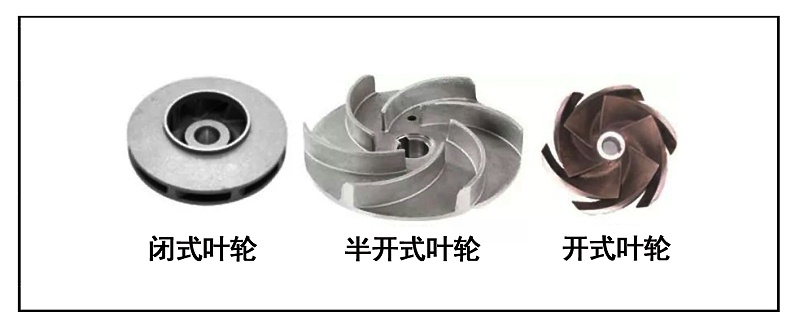

按結構形式，葉輪可分成下列三種：

（1）閉試葉輪葉輪的兩邊均有后蓋板，后蓋板間有4—6個葉片，閉試葉輪效率較高，運用廣泛，適用輸送沒有固態顆粒及化學纖維的清理液體。

（2）開式葉輪在葉片兩邊都無后蓋板，適用輸送帶有較很多懸浮固體的液體，效率較低，輸送的液體工作壓力都不高。

（3）半閉式葉輪這類葉輪僅有蓋板，它適用輸送便于沉定或含固態懸浮固體的液體，其效率接近開啟式和閉試葉輪中間。

2. 泵軸

離心泵的泵軸的關鍵功效是傳送驅動力，支撐葉輪維持在工作中部位一切正常運行。它一端根據連軸器與電機軸相接，另一端支撐著葉輪作轉動健身運動，軸上配有滾動軸承、軸徑密封性等零部件。

泵軸的常見原材料是合金鋼和不銹鋼板。

葉輪和軸靠鍵相互連接，因?yàn)檫@類接口方式只有傳送扭距而不可以固定不動葉輪的軸徑部位，故在離心水泵中也要用聯軸器和防松螺母來固定不動葉輪的軸徑部位。

葉輪選用防松螺母與聯軸器軸徑準確定位后，為避免防松螺母退扣，要避免離心水泵翻轉，尤其是對初裝離心水泵或瓦解維修后的離心水泵要按照規定開展轉為查驗，保證與要求轉為一致。

3. 聯軸器

聯軸器的功效是維護泵軸，使填充料與泵軸的磨擦變化為填充料與聯軸器的磨擦，因此聯軸器是離心泵的易磨壞件。

聯軸器表層一般還可以開展?jié)B氮、高頻淬火、不銹鋼、噴漆等解決方式 ，粗糙度規定一般要做到Ra3.2μm—Ra0.8μm。能夠 減少摩擦阻力，提升使用期。

4. 滾動軸承

滾動軸承起支撐電機轉子凈重和承受能力的功效。離心泵上多應用滾柱軸承，其外側與帶座軸承孔選用基軸制，內孔與傳動軸選用基孔制，相互配合類型行業標準值，可按詳細情況采用。滾動軸承一般用潤滑油脂和潤滑脂潤化。

5. 填充料盒

泵軸搭出泵體時，在軸與殼中間存有空隙。在單吸式離心泵中，該位置如無需水泵密封設備，泵體內髙壓水便會向外很多泄露。填充料盒便是常見的一種水泵密封設備。填充料盒是由軸套封、填充料、排氣閥管、排氣閥環和填充料旋蓋５個構件構成。

6. 渦殼

渦殼就是指葉輪出入口到下一級葉輪通道或到泵的出入口管中間截面慢慢擴大的螺旋狀流道。其過流道慢慢擴張，出入口為外擴散管形。液體從葉輪排出后，其水流量能夠 輕緩地減少，使非常大一部分機械能變化為負壓能。

渦殼的優勢是生產制造便捷，效率區寬，銑削葉輪后泵的效率轉變較小。

缺陷是渦殼樣子不一樣，在應用單渦殼時功效在電機轉子軸向的工作壓力不勻稱，易使軸彎折，因此 在多級離心泵中僅僅段首和尾段選用渦殼而在中區選用導輪設備。

渦殼的材料一般為生鐵。耐腐蝕泵的渦殼為不銹鋼板或別的防腐涂料，比如塑膠玻璃鋼防腐等。多級離心泵因?yàn)楣ぷ鲏毫艽螅瑢Σ牧峡箟簭?qiáng)度規定較高，其渦殼一般用鑄鋼件生產制造。

7. 導輪

導輪是一個固定不變的圓輪，正臉有包到葉輪邊緣的正指導葉，這種導葉組成了一條條外擴散形流道，反面有將液體引到下一級葉輪人口數量的反指導葉。液體從葉輪甩出來后，輕緩地進到導輪，順著正指導葉再次向外流動性，速率慢慢減少，機械能大多數變化為負壓能。

葉輪與導葉間的軸向一側空隙約為毫米。若空隙過大，效率會減少；空隙過小，則會造成震動和噪音。與渦殼對比，選用導輪的按段式多級別離心泵的泵體非常容易生產制造，轉能的效率也較高。但安裝維修較渦殼艱難。

8. 密封圈

為了更好地降低內泄露，維護泵體，在與葉輪入口相對性應的罩殼上配有可拆卸的密封圈。密封圈內螺紋與葉輪外圓處的軸向空隙一般在0.1—0.2毫米中間。 密封圈磨壞后，使軸向空隙擴大，泵的出液量少，效率減少，當密封性空隙高出標準值時要立即拆換。

密封圈的結構形式有三種：

平環式，構造簡易，生產制造便捷，但密封性實際效果差；

斜角式的密封圈，液體泄露時根據一個90°的通道，密封性實際效果比平環式好，運用普遍；

迷宮式密封環，密封性效果非常的好，但構造繁瑣，生產制造艱難，一般離心泵中很少選用。

離心泵的工作中全過程

1. 開泵前，先在泵內注滿要輸送的液體。

2. 輪管理中間被拋到葉輪頸靜脈，工作壓力提高，并以很高的速率（16-25 m/s）注入泵體。

3. 在蝸形泵體中因?yàn)檫^流道的不斷發展，液體的水流量緩減，使絕大多數機械能轉換為工作壓力能。將液體以較高的負壓強從排出入口注入排出來管路。

4. 泵內的液體被拋出去后，葉輪的管理中間產生了真空泵，在液位氣體壓強（大氣壓力）與泵內工作壓力（負壓力）的壓力差功效下，液體便經吸進管路進到泵內，彌補了被清理液體的部位。

離心泵的歸類

離心泵商品一般依照其結構特點區劃，有多種多樣區劃方法，包含按壓力、按工作中葉輪數量、按葉輪滲水方法等六種歸類方法。

1. 按壓力

底壓泵：工作壓力小于一百米水流；

高壓泵：工作壓力在100-650米水流中間；

高壓水泵：工作壓力高過650米水流。

2. 按工作中葉輪數量

單極泵：即在泵軸上只有一個葉輪。

多級離心泵.：即在泵軸上面有2個或2個之上的葉輪，這時候泵的總水泵揚程為n個葉輪造成的水泵揚程之和。

3. 按葉輪滲水方法

一側滲水式泵：又叫單吸泵，即葉輪上只有一個進水管。

雙側滲水式泵：又叫雙吸泵，即葉輪兩邊都是有一個進水管。它的總流量比單吸式泵大一倍，能夠 類似當作是二個單吸泵葉輪背對背地放到了一起。

4. 按泵軸部位

立式泵：泵軸坐落于水準部位。

立柱式泵：泵軸坐落于豎直部位。

5. 按泵體結合縫方式

水準中開啟式泵：即在根據樞軸線的水準表面開有結合縫。

豎直結合面泵：即結合面與樞軸線相豎直。

6. 按葉輪出去的水引到壓出來室的方法

渦殼泵：水從葉輪出去后，直接進入具備渦狀線樣子的泵體。

導葉泵：水從葉輪出去后，進到它外邊設定的導葉，以后進到下一級或注入出入口管。

7. 按輸送物質按離心泵所輸送物質的不一樣

清水泵、汽油泵、防腐泵等。

氣蝕隨和縛

1. 氣蝕狀況

由離心泵的原理得知，當葉片間的液體從高速運轉的葉輪中甩出來后，在葉輪通道周邊產生底壓區。當葉輪入口的工作壓力相當于或小于工作溫度下被輸送液體的飽和蒸氣壓pV時該點的液體便會氣化造成汽泡。當汽泡隨液體流到髙壓區的時候，汽泡因受力而快速凝固。

在汽泡凝固的一瞬間會造成部分真空泵，周邊的液體以很高的速率奔向汽泡原先占有的室內空間，導致沖擊性和振動，造成非常大的撞擊力。特別是在當汽泡的凝結點坐落于葉片表層周邊時，諸多液體簡諧運動以很高的頻率和工作壓力沖擊性葉片；另外，汽泡中還很有可能帶入有小量的co2等對金屬復合材料產生化學腐蝕功效。葉片在持續沖擊性和化學腐蝕的一同功效下，表層損傷出現斑印和縫隙，將造成 葉片太早毀壞，這類狀況稱之為離心泵的氣蝕。

2. 氣縛狀況

離心泵啟動，若泵運行內存有氣體，因?yàn)榭諝獾拿芏炔淮螅D(zhuǎn)動后造成的向心力小，因此葉輪核心區所產生的底壓不能吸進液體，那樣雖起動離心泵也不可以進行輸送每日任務，這類狀況稱之為氣縛。

這表明離心泵無自吸式工作能力，因此 離心泵在起動前務必向泵內注滿被輸送的液體。自然若將離心泵的吸進口放置被輸送液體的液位下，液體會全自動注入泵內，它是一種特殊情況。離心泵吸進管路配有水泵底閥，以避免 起動前灌進的液體從泵內排出，過濾網能夠 阻止液體中的固態吸進而阻塞管路和泵體排出來管路中配有的調節閥門是供開泵、停泵和調整總流量時應用。

從導致氣蝕隨和縛的緣故不一樣看來：

氣縛是泵身體有氣體，一般產生在泵起動的情況下，具體表現在泵身體的氣體沒排凈；而氣蝕是因?yàn)橐后w在一定的溫度下做到了它的氣化工作壓力，由此可見和輸送物質，工作狀況有緊密的關聯。

避免 氣縛狀況的產生有下列方式 ：

1. 在起動前向殼內注滿液體。搞好罩殼的密封性工作中，注水的閘閥和浴頭不可以滲水密閉性好些。

2. 離心泵吸進管路配有水泵底閥，以避免 起動前灌進的液體從泵內流。過濾網可阻攔液體中的固態吸進。排出來管路配有調節閥門是供開泵停泵和調整總流量時應用。

3. 將離心泵的吸進口放置被輸送液體的液位下，液體會全自動注入泵內。

產生氣蝕的緣故與解決方案：

導致氣蝕的關鍵緣故有：

１. 進口管路摩擦阻力過大或是管路太細

２. 輸送物質溫度過高；

３. 總流量過大，換句話說出入口閘閥開的很大；

４. 安裝高寬比過高，危害泵的吸液管量；

５. 型號選擇難題，包含泵的型號選擇，泵材料的型號選擇等。

解決方案：

1. 清理進口管路的臟東西使進口通暢，或是提升管經的尺寸；

2. 減少輸送物質的溫度；

3. 減少安裝高寬比；

4. 再次選泵，或是對泵的一些構件開展改造，例如采用耐氣蝕原材料等。
