某生活小區原有供水系統依靠閥門實現水量控制，水泵在額定工況下運行，機械磨損大，使用成本高。通過對KW300和變頻器相結合的控制系統的改造，完成了系統的軟硬件設計和參數設定，可以自動控制水泵的臺數和電機轉速，達到恒壓供水的目的。運行結果表明，該系統具有恒壓、機械損失小、節能效果明顯等優點。今天奇峰小編帶你了解變頻恒壓供水控制系統的改造設計。

近幾年，隨著中國電力企業電子信息技術的迅速經濟發展，變頻恒壓供水控制系統的性能優勢越來越具有明顯，成本也相應降低，傳統的供水控制環境系統正逐步被變頻系統可以取代。

例如在高層生活區，用水量波動較大，原供水方式為地下井抽水至專用水庫，通過高樓層加壓供水泵、聯接泵電機、工頻運行、泵出口閥、半開閥和泵控制方式，泵額定成本高，機械磨損和設備故障，縮短使用壽命，因此需要對供水控制系統進行升級。

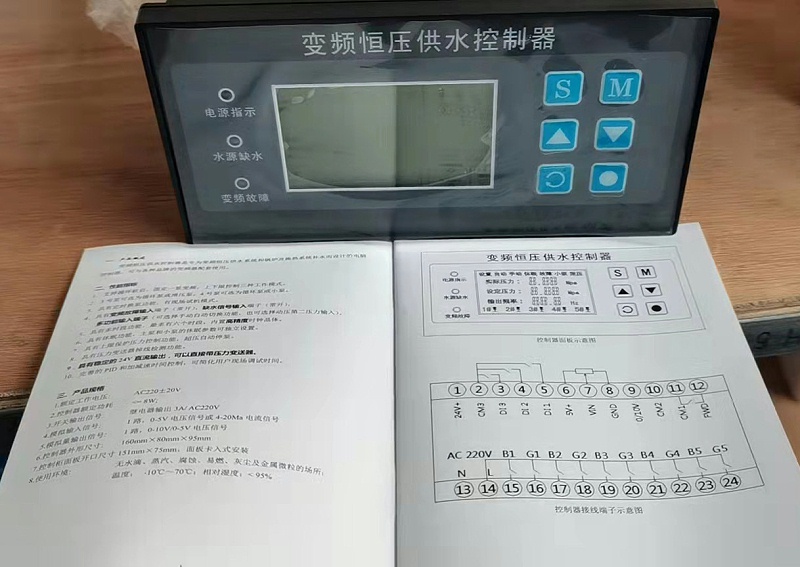

從控制性能和成本兩方面考慮,目前采用微機供水控制器(KW300)和變頻器組成的控制系統已得到推廣和應用,該系統能優化水泵的調速運行,自動調節水泵的運行次數。 實現供水恒壓功能。

由 kw300和混頻器組成的恒壓供水控制系統的改造設計方案。通過完成控制系統框圖、設備選型、軟硬件設計和參數設置，然后完成了供水控制系統的升級改造。

小區內用水量的大小發生變化頻繁，為了能夠保證管網內水壓恒定，將對兩臺水泵工作進行分析變頻調速控制，依據用水量的變化可以自動調節社會系統的運行環境參數。變頻恒壓供水成本控制信息系統工程改造方案設計結構框圖如圖1所示，主要由微機給水控制器（KW300）、變頻器、控制柜及遠傳壓力傳感器等部件組成恒壓供水質量控制網絡系統，KW300和變頻器為恒壓供水控制研究系統的核心，控制活動方式由轉換開關設備進行切換，選擇自己手動或自動，水泵電機采取“先開先停”原則問題進行有效控制。

依據恒壓供水操作技術特點及要求，KW300根據企業外部環境信號輸入，判斷管道當前供水的狀況，決定自己是否要啟動水泵，同時傳送信號到變頻器，通過變頻器內部控制水泵的運行發展狀態。恒壓供水系統風險控制應用程序的主要業務流程設計如圖5所示，當供水成本控制網絡系統需要選擇在自動學習狀態運行時，該系統先對水位、水壓和變頻器進行分析自動檢測，判斷參數是否超限或設備公司是否存在故障，并作出相應報警處理。

如果控制系統正常運行，KW300輸出信號將啟動1#泵變頻軟調，檢測頻率和壓力值，與休眠頻率和設置壓力值進行比較，確定逆變器是否進入休眠狀態。當逆變器頻率輸出上限，實際水壓值不能達到設定值時，KW300輸出信號將1#泵切換為工頻運行，2#泵通過變頻運行。

變頻器輸出下限頻率時，實際水壓值超過設定值，按照“先啟先停”的原則，KW300的輸出信號將抽取當前水泵以1功率頻率運行，水泵以2變頻運行。
