控制柜應具備將泵啟、泵停、泵常見故障、手/自動情況等數據信號報告至消控室報警設備的作用。

(8)機械設備緊急啟動作用

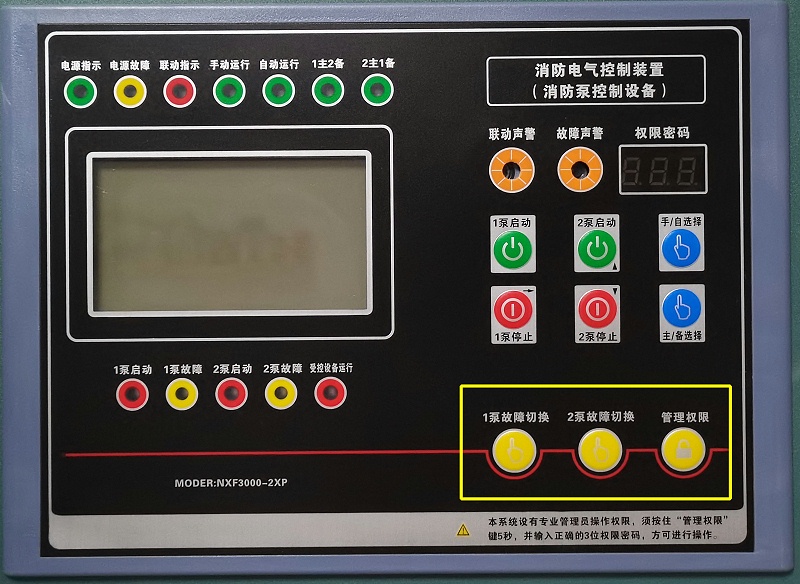

控制柜應具備機械設備緊急啟動作用。在控制柜內的操控路線出現問題時可由具備管理員權限的員工在緊急情況時啟動消防泵。

2.消防泵組電氣設備控制柜控制面板構成

消防泵組電氣設備控制柜的實時控制與運行狀態實時控制運行狀態接受數據信號來源于、功效遠程控制手動操作自動情況根據消控室多段操作盤可遠程控制手動啟/ 停消防泵。

自動啟泵操作

根據消控室系統總線連動、屋頂水箱出水口流量控制閥、報警閥組壓力控制器和消防泵出水出水干管壓力控制器, 可自動啟動消防泵。

主/ 備泵切換控制

實際操作員工根據轉動主/ 備泵切換開關，可設置火災事故時需要馬上啟動的消防泵 ( 主泵 ) 及其當主泵產生問題時需要 自動接任啟動的消防泵 ( 備泵 ) 。消防泵應相互之間備泵。

自動防護巡檢操作

由控制柜依照事先設置邏輯性, 按時自動操作消防泵變頻式運作，并傳出各種防護巡檢數據信號。防護巡檢周期時間不 宜高過7d ，每臺消防泵低速檔運轉的時長不宜低于 2min 。

機械設備緊急啟泵操作自動或手動情況

火災事故緊急狀況下，當消防泵組控制柜的操控路線發生常見故障不可以自動啟動消防泵時，實際操作員工根據機械設備緊急啟動電源開關立即啟動消防泵。日常維護保養時要開展機械設備緊急啟動消防泵的系統測試。

人力/ 手動防護巡檢操作

實際操作員工根據按住控制柜控制面板上人力/ 手動防護巡檢按鍵，由控制柜依照事先設置邏輯性 , 操作消防泵逐臺開展變頻式運作，并傳出各種防護巡檢數據信號

當場手動操作自動或手動情況

實際操作員工根據按住控制柜控制面板上啟動按鍵立即啟動相匹配序號的消防泵，根據按住終止按終止消防泵運行。日常維護保養需要手動啟動消防泵開展工作壓力和流量測試時，應用手動操作方法。

二、消防泵組電氣設備控制柜操作流程

流程1： 查驗確定系統處在完好合理情況。

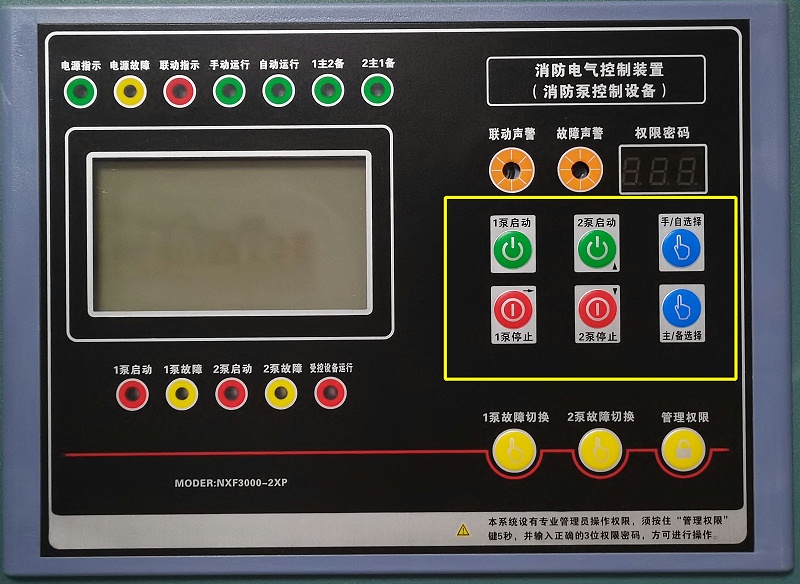

流程2： 實際操作控制柜控制面板執行手/自動轉換和主 / 備泵轉換。如下圖所顯示：

a)自動方式 (1 主 2 備 )

b)手動方式

c)自動方式 (2 主 1 備 )

切換開關處在正中間檔位時，意味著手動運作情況,消防泵啟 / 停根據控制柜控制面板啟動按鍵完成實際操作 , 自動操作無效。

切換開關旋至左檔位時，意味著1#泵為主泵、 2# 泵為預留泵，通稱為 1 主 2 備；

切換開關旋至右檔位時，意味著2#泵為主泵、 1# 泵為預留泵，通稱為 2 主 1 備。不管切換開關處在左檔位或是右檔位，均意味著自動運作情況。這時，系統可以完成主泵自動和手動啟動的作用。運作操作過程中，當主泵產生問題時，預留泵可以自動資金投入運作。

流程3： 執行主/備電切換實際操作。以某型雙電源開關切換開關 ( 如下圖 ) 為例子，其主 / 備電轉換實際操作以下 :

a)常見開關電源供電系統

b)轉換運行模式

c)后備電源供電系統

1-運行模式轉換按鍵

2-轉動搖桿

1.查驗確定當今為經常使用開關電源供電系統情況 (N 合 R 分 ) ， N 開關電源 ( 常見開關電源 ) 顯示燈照亮。

2.將運行模式切換按鍵 1 放置手動方式。

3.轉動搖桿 2 至后備電源供電系統情況 (N 分 R 合 ) ，觀查 N 指示燈滅掉， R 開關電源 ( 后備電源 ) 顯示燈照亮。

4.轉動搖桿 2 至常見開關電源供電系統情況，將運行模式電源開關轉換為自動方式。

注： 針對自投自復型切換開關，可在手動轉換至后備電源供電系統后,立即將運行模式電源開關轉換回自動方式，切換開關能自動修復為經常使用開關電源供電系統。

流程4： 各自模擬主電和主泵常見故障，檢測備電和備泵自動資金投入運作狀況。

1.查驗確定雙電源開關轉換電源開關處在自動運行模式，斷開主開關電源，觀查后備電源自投后修復主開關電源供電系統。

2.確定控制柜處在自動運行模式，對自動灑水自動滅火系統，選用尾端通水設備處加水等方法使壓力控制器姿勢。主泵啟動并運行穩定后模擬主泵常見故障 ( 斷開主泵電源開關或模擬主泵熱繼器動作，熱繼器見下面的圖，觀查預留泵理應能自動資金投入運行，手動停泵后使系統恢復運轉情況。

流程5 ： 執行手動啟動、終止消防泵實際操作。

1.確定控制柜處在正常的運轉情況。

2.按住任一消防泵啟動按鍵 , 觀查儀表盤、顯示燈、電機運行等狀況。

3.按住相應的消防泵終止按鍵 , 觀查儀表盤、顯示燈、電機運行等狀況。

4.控制柜修復自動運行模式。

流程6： 紀錄查驗檢測狀況。

三、常見問題

1.消防泵啟動后，要密切關注控制柜、消防泵、管道網等設備運轉狀況，觀查控制柜控制面板標示信息內容、電機運行狀況、消防泵進排水管路工作壓力是不是正常，電機和管道網是不是有出現異常震動或響聲等。如遇異?，F(xiàn)象，應緊急制動，并在運作記錄卡上記錄下來運作狀況, 需要修理的應盡早報障。

2.長期啟泵實際操作時，應開啟試自來水管路閘閥或打開自來水設備，產生排水防護通道。

3.愛惜設施，實際操作時要幅度適當、姿勢精確、檔位變換清楚，避免長按沒放、粗暴換檔等實際操作。涉電工作要讓防護，恪守防護操作規程。

4.控制柜在平常應以消防泵處在自動啟泵情況。
