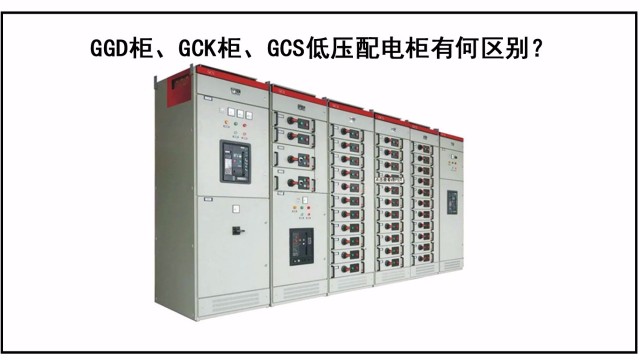

GGD柜、GCK柜、GCS低壓配電柜有何區別？

GGD型低壓開關柜是一種GGD型交流低壓配電柜子，用以固定不動布線低壓配電柜，區別為GGD1\\GGD2\\GGD3三種種類，按段電流量能力不一樣。

GGD型交流低壓配電柜關鍵用以配電站、發電站、礦山企業等電力工程客戶的交流50Hz，額定值工作標準電壓220V，額定值工作中電流量1000-3160A的配電系統，做為驅動力、照明燈具及發變電設備的電磁能變換、分派與操縱的用處。GGD型交流低壓配電柜是依據電力部，眾多電力工程客戶及技術部的規定，依照經濟發展、有效、靠譜的標準設計方案的新式低壓配電柜。商品具備開斷能力高，動耐熱性好，電氣設備計劃方案靈便、組成便捷，系列性，應用性強、構造新奇，防水等級高特性。可做為低壓成套設備開關柜的升級換代商品應用。

主要特點：GGD型交流低壓配電柜的柜體選用通用性柜方式，架構用8MF冷拉型鋼部分電焊焊接拼裝而成，并有20模的安裝孔，通用性指數高。

GGD柜考慮到排熱難題：在柜體左右兩邊均有不一樣總數的排熱盲孔，當柜里電氣元器件發燙后，發熱量升高，根據上方盲孔排出來，而冷氣不斷由下方盲孔填補進柜，使密封性的柜體由上而下產生一個空氣流通道，做到排熱的目地。GGD柜依照智能化工業品產品造型設計的規定，選用黃金分割比的方式設計方案柜體外觀設計和各一部分的切分規格，使拼箱別具一格，面目一新。

柜體的機蓋在需要時可拆卸，便于當場主母線槽的安裝和調節，柜上的四角配有吊鉤，用以吊裝和運輸。

柜體的防水等級為IP30，客戶也可依據自然環境的規定在IP20—IP40中間挑選。

GCK型低壓零件柜開關柜用以發電站、配電站、石油化工設備、冶金工業軋鋼、輕工業紡織品等礦山企業和居民小區、多層建筑等場地，做為交流50~60Hz，額定值工作標準電壓交流660V及下列的供電系統的變電設備的電磁能變換、分派及操縱的用處。

GCK開關柜應用性：GCK開關柜合乎IEC60439-1《低壓成套開關設備和控制設備》、GB7251.1-1997《低壓成套開關設備和控制設備》、GB/T14048.1-93 《低壓開關設備和控制設備總則》等規范。且具備開斷能力高、動耐熱性好、構造有效、電氣設備計劃方案靈便、系列性、實用性強、各種各樣計劃方案模塊隨意組成、一臺柜體。所容下的回套路較多、節約占地、防水等級高、可以信賴、檢修便捷等優勢。

GCK開關柜結構特點：拼箱選用組裝式組成構造，變位系數孔安裝，零部件實用性強，適用范圍好，規范化水平高；柜體上端為母線槽室、前側為家用電器室、后側為電纜線出入線室，各室間有厚鋼板或防靜電膠皮作防護；MCC柜抽屜柜小室的門與隔離開關或刀閘的實際操作搖桿設立機械設備互鎖，僅有搖桿在開斷部位時門才可以打開；受電電源開關、聯絡開關及MCC柜的抽屜柜具備三個部位：接入部位、實驗部位、斷掉部位；開關柜的頂端依據受電需要能裝母線橋。

GCS低壓開關柜：是兩臺協同設計團隊依據領域主管機構、眾多電力工程客戶及設計方案企業的規定設計方案研制開發的低壓抽出式開關柜。

GCS低壓開關柜適用范圍：設備適用發電站、原油、化工廠、冶金工業、紡織品、多層建筑等領域的配電系統。在大中型發電站、石油化工系統軟件等自動化技術水平高，規定與電子計算機插口的場地，做為三相交流頻率50（60）Hz、額定值工作標準電壓為220V（400）、（600），額定電壓4000A下列的發、供配電系統中的配電設備、電機集中控制系統、無功負荷賠償應用的低壓成套設備配電設備。

GCS低壓開關柜結構特點：

架構選用8MF型張口槽鋼，主架構上安裝變位系數為E=20毫米和100毫米的Φ9.2毫米的安裝孔，促使架構拼裝靈便便捷；

開關柜的各作用室互相防護，其隔室分成作用模塊室、母線槽室和電纜線室。各室的功效相對性單獨；

水準母線槽選用柜后平置式排序方法，以提高母線槽抗電驅動力的能力，是使主電源電路具有高短路故障抗壓強度能力的基礎對策；電纜線隔室的設計方案使電纜線上、下出入均十分便捷；

抽屜柜高寬比的變位系數為160Mm。抽屜柜更改僅在高寬比規格上轉變，其總寬、深層規格不會改變。同樣作用模塊的抽屜柜具備優良的公差配合。模塊控制回路額定電壓400A及下列；

抽屜柜控制面板具備分、合、實驗、抽出等部位的明顯標示。抽屜柜模塊設立機械設備互鎖設備。

抽屜柜模塊為行為主體,另外具備抽出式和變動性,能夠混和組成,隨意應用；柜體的防水等級為IP30、IP40,還能夠按客戶需要采用。

GGD/GCK/GCS柜關鍵差別是：英文字母意味著的主要用途不一樣，D表明電力工程用柜；K表明監測；

普遍的配電箱型號規格以及含意：

GGD交流低壓配電柜：G--低壓配電柜；

G--固定不動安裝、固定不動布線；

D--電力工程用柜GCK交流低壓配電柜：G--立式構造；

C--抽出式；

K--監測

GCS交流低壓配電柜：G--密閉式開關柜；

C--抽出式；S--森源電氣系統軟件

各種各樣型號規格開關柜優點和缺點：抽出式柜較省地區，維護保養便捷，小組出線控制回路多，工程造價貴；移動式相對性小組出線控制回路少，占地面積較多。假如顧客出示地址太少，做不來移動式的要改成零件柜。

GGD型交流低壓開關柜：該柜具備組織有效，安裝維護保養便捷，防護特性好，開斷能力高，容積大，按段能力強，動可靠性強，電氣設備計劃方案應用性廣等優勢，可作為替代品應用。

缺陷：控制回路少，模塊中間不可以隨意組成且占地大，不可以與電子計算機聯系。

GCK型柜：按段能力高，動耐熱性好，構造有效，家用電器計劃方案靈便，系列性、實用性強，各種各樣計劃方案模塊隨意組成。一臺柜體容下的回套路較多、節約占地，防水等級高，可以信賴，檢修便捷。

缺陷：水準母線槽建在柜上，豎直母線槽沒有阻燃性型塑膠作用板，不可以與電子計算機聯系。GCS低壓抽出式開關柜：具備較高的技術性性能參數，可以融入電力系統發展趨勢需要，并可與目前引入的商品市場競爭。依據經濟發展、有效、靠譜的標準設計方案的新式低壓抽出式開關柜，還具備開斷、接入能力高，動耐熱性好，家用電器計劃方案靈便，組成便捷，系列性應用性強，構造新奇，防水等級高。
