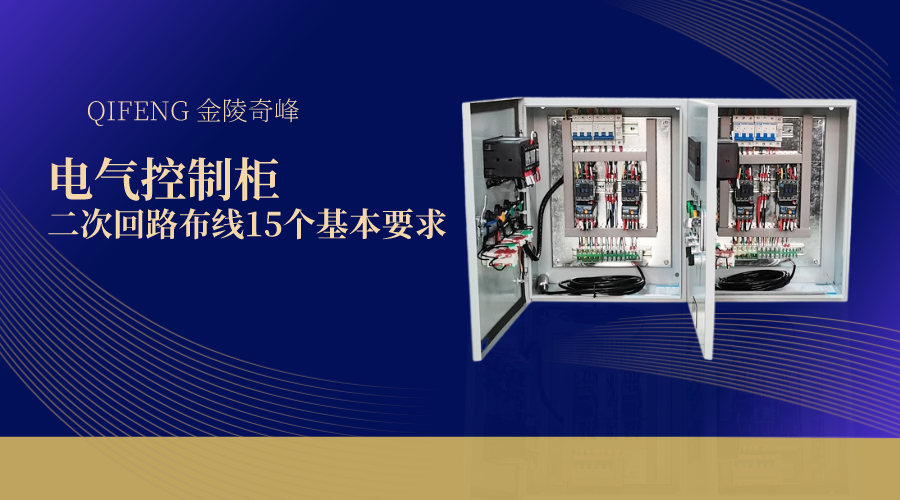

二次電路是任何電氣設備不能少的重要組成部分。二次回路的電氣性能直接影響整個電氣設備的性能、可靠性和防護性。同時，二次元件的組裝和標簽、電線的選擇、敷設、排列和組合是二次電路布線過程的重要組成部分。今天奇峰小編帶你了解電氣控制柜二次回路布線16個基本要求。

二次布線技術的水平將直接影響產品質量。過去，企業只注重產品的結構設計和電氣性能的提高，而忽視了二次接線工作，導致二次回路接線技術落后，方法陳舊。在新形勢下，原有的二次接線技術遠遠不能滿足新產品開發和市場開發的需要，因此，采用新工藝、新技術和合適的新電氣附件已成為一個非常緊迫的問題。

電氣控制柜二次回路布線基本要求：

1、根據圖紙施工，并正確連接。

2、二次線的連接（包括螺栓連接、進件、焊接等）應牢固可靠，線束應水平垂直，配置應牢固，層數應清晰、整齊、美觀。

3、采用線束時，固定線束應水平和垂直排列，并應綁扎固定。綁扎間距不大于100mm，水平線束固定間距不大于300mm，垂直線束固定間距不大于400mm。

4、同一列設備線號的讀取方向應盡可能一致。慣例是從左到右，從下到上，從內到外。

5、二次線截面積要求：

單股導線不小于1.5mm2，

多股導線不小于1.0mm2，

弱電回路不小于0.5mm2，

電流回路不小于2.5mm2，

保護接地線不小于2.5mm2

6、在所有二次電路連接線的中間不應有連接器，連接器只能位于裝置的接線端子或接線端子帶上。

7、每個電氣元件的觸點較多允許連接2根電線。一般情況下，每個端子的連接點不應使用兩根電線連接。在特別情況下，如果需要連接兩根電線，則連接需要可靠。

8、二次線應遠離電弧元件（指斷路器、接觸器和其他元件），且不得妨礙電氣設備的運行。

9、電流表與分流器之間的接線不得穿過端子，導線長度不得高過3M 。

10、電流電路應通過測試端子連接至測量儀器（該功能可直接測量電流，不需要斷開導線）。

11、多股導線的端部應與冷壓端連接。弱電回路中橫截面積小于1mm2的單股導線應采用錫焊或其他合適的方法連接。

12、二次線不得通過母線相位到相位。

13、回拉彈簧端子的連接：

1）硬線的剝離長度：約10 mm

2）軟線應套在線鼻子上，并在進入端子前按壓。請注意，銅線芯不應露出線鼻，并應壓實

3）合格壓接

4）不合格

5）將導線進入端子，直到感覺導線已進入底部，且銅不能露出上部

14、屏蔽電纜的連接：

1）將屏蔽線擰緊至約16 mm的長度；

2）將電線和屏蔽與線鼻子壓在一起；

3）將壓好的電線折疊回隔緣導線的外層；

4）屏蔽線采用單端接地。

16、熱收縮管固定電線連接。
