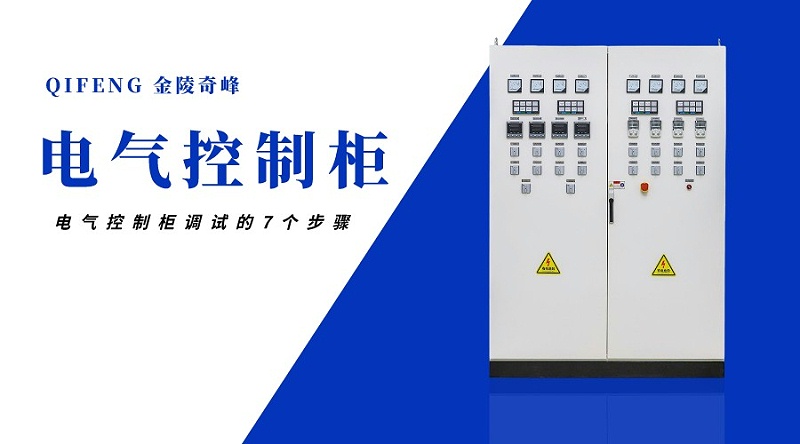

電氣控制柜(自動制柜(自動控制柜)和plc在程序設計之后，我不知道如何開始調試。更重要的是，有些人會因為調試方法不當而誤傷PLC等問題。電氣系統應該如何調試？江蘇奇峰電氣制造有限公司是12年專注生產電氣控制柜廠家，今天就由奇峰小編帶你一起來了解電氣控制柜調試的7個步驟。

1.根據圖紙檢查電路(無動力傳輸)：

通用可編程控制器系統的圖紙包括內部圖紙和外部圖紙兩部分。機柜圖是指機柜內部的接線圖；外部圖是所有電氣控制柜的接線圖。這部分需要檢查；圖紙設計是否合理，包括各部件的容量。

2.檢查所有部件是否嚴格按照圖紙連接：

在此過程中，較重要的是檢查電源，使得電路中沒有短路。因為強電和弱電不混在一起；PLC的電源為24v，一旦220V接線錯誤PLC，很容易燒毀PLC或擴展模塊。

3.檢查可編程控制器的外部電路，也稱為點：

電源確認后，送電，測試輸入輸出點，俗稱打點。IO點需要逐一測試，包括操作按鈕、緊急停止按鈕、操作指示燈、氣缸及其限位開關等。具體來說，一個人操作現場側按鈕，另一個人監控PLC中的輸入和輸出信號。對于大規模系統，應建立測試表，即測試要有標記。如果在施工過程中發現接線錯誤，需要立即處理。這一步需要注意的是，需要對程序進行備份，然后清空或禁用PLC避免測試導致設備運行的程序。

4.檢查機械結構，測試電機負載：

在此步驟中，需要檢查機械結構是否緊固，電機負載是否得到適當的保護，以避免事故。檢查后，需要手動測試設備的運行情況，如正反轉電機、測試電路是否完好、帶電試運行、變頻器設置相應參數、電機優化、靜態識別或動態識別等。需要注意的是，一些特別載荷，如垂直移動載荷，應由專門人員進行，以避免控制不當造成的試驗事故。

5.調試手動/半自動模式及相關邏輯關系：

測試IO點和負載端后，下一步是手動模式調試。在這里，手動模式也可以稱為半自動模式。它不是直接用手按下電磁閥或接觸器，而是通過按鈕或HMI按鈕驅動設備，對應于自動狀態。手動模式測試可以根據人們的意愿分解自動模式，以方便測試程序。較重要的環節是測試防護功能，即設備運行的緊急停止、防護光柵等防護功能是否發揮相應的作用。

6.自動模式根據生產過程進行調試：

半自動調試完成后，自動化可以進一步調試。這個鏈接是較重要的，需要根據生產過程測試各種鏈，包括邏輯鏈和防護鏈。然后測試幾個工作周期，以使得系統連續正確工作。

7.測試特別過程：

除邏輯控制外，PLC該系統還具有許多擴展功能，如PID控制。當邏輯調試基本完成時，可以開始調試模擬和脈沖控制。較重要的是選擇合適的控制參數。一般來說，這個過程相對較長。耐心選擇參數，然后選擇較好的。在一些可編程控制器中，PID通過自整定可以獲得參數。然而，自我調節的過程需要很長時間。

完成上述所有步驟后，整個調試基本完成。下一步是生產前的步驟。預生產是生產前的工作檢查。在這個階段，我們可以配合生產進行一些特別的測試，如生產節奏是否滿足，防護功能是否能帶負荷等。一般來說，連續生產可以在一定時間內完成。特別是初學者需要注意電源。
