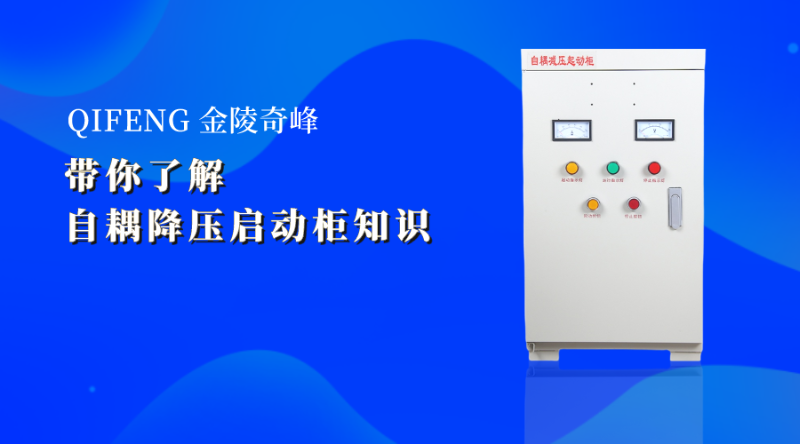

自耦降壓?jiǎn)?dòng)柜由空氣開關、中間繼電器、時間繼電器和交流接觸器組成。主箱上、中、下三部分均裝有固定板，上部固定板裝有空氣開關，空氣開關一側裝有保險絲，保險絲一側裝有中間繼電器，中間繼電器一側裝有時間繼電器，時間繼電器的下部裝有電壓表，電壓表的一側裝有兩個交流接觸器，交流接觸器的下部裝有三個自耦降壓裝置，主機箱的一側裝有一個側開門，側開門上方裝有兩個目鏡。有益的效果是，可根據允許的啟動電流和所需的啟動轉矩選擇自耦變壓器的不同抽頭，實現降壓?jiǎn)?dòng)，且無論電機定子繞組采用y還是yΔ，連接均可使用。

自耦降壓?jiǎn)?dòng)柜技術領域

因此，無法根據電機功率確定是否需要降壓?jiǎn)?dòng)。這還取決于負載的類型。一般情況下，需要啟動時負載較輕，運行中負載較重時可采用降壓?jiǎn)?dòng)，一般鼠籠式電動機的啟動電流為運行電流的5-7倍，電網電壓要求一般為正負10%。為避免對電網電壓產生過大影響，應采用降壓?jiǎn)?dòng)。鼠籠式電動機功率高于變壓器額定功率的10%時，一般采用降壓?jiǎn)?dòng)。目前設備體積大，投資昂貴，只有鼠籠式電機采用降壓?jiǎn)?dòng)，因此需要對更好的降壓?jiǎn)?dòng)進行不斷的研究和實驗。

為了解決現有的技術問題，本實用新型公開了一種自耦降壓?jiǎn)?dòng)柜，它包括空氣開關、中間繼電器、時間繼電器和交流接觸器。

主箱上、中、下三部分均裝有固定板，上部固定板裝有空氣開關，空氣開關一側裝有保險絲，保險絲一側裝有中間繼電器，中間繼電器一側裝有時間繼電器，時間繼電器下方安裝一個電壓表，電壓表的一側裝有兩個交流接觸器，交流接觸器下方安裝三個自耦降壓器，主箱的一側裝有一個側開門，側開門上方安裝兩塊可視玻璃，在側開門的中部設置手柄鎖 或在上述結構中，空氣開關自耦變壓器降低了電動機的啟動電壓，使得電動機的電流在啟動時不會太大。電動機啟動并達到轉速后，加足電壓進入正常運行，以防止電動機啟動時過熱燒毀。時間繼電器的功能是延時。開始時為降壓?jiǎn)?dòng)，延時由時間繼電器。

控制，為了進一步提高降壓效果，主箱體通過咬合與內部上、中、下位置的固定板連接，上部固定板的一段通過螺栓連接與空氣開關連接，空氣開關一側的保險絲通過螺栓連接與上部固定板連接，固定板通過螺栓連接與中間繼電器連接，中間繼電器通過導線與時間繼電器連接，以進一步提高降壓效果，空氣開關通過導線與交流接觸器連接，交流接觸器通過螺栓。與中間位置連接，以進一步提高降壓效果，交流接觸器通過導線與自耦變壓器連接，自耦變壓器通過螺栓連接與下部固定板連接。

為了進一步提高降壓效果，主箱通過銷連接與側開門連接，側開門通過玻璃膠連接與可視玻璃連接，側開門中間通過機械連接與手柄鎖連接。其有益效果是可根據允許的啟動電流和所需的啟動力矩選擇自耦變壓器的不同分接頭，實現降壓?jiǎn)?dòng)，無論電機定子繞組采用y型還是連接方式均可使用。
