江蘇奇峰電氣制造有限公司位于江蘇省南京市江寧區，是南京江寧做電氣控制柜廠家。公司成立于2010年7月，占地面積1800平方，是集研發、設計、定制、生產及銷售于一體企業。從事電氣控制柜生產12年來，配套客戶1000多家均獲客戶一致好評。今天奇峰小編帶你了解電氣控制柜一次回路布線及布局。

電氣控制柜一次回路布線及布局：

1.一次配線應盡量選用矩形銅母線，當用矩形母線很難加工時或電流小于等于100a可選用隔緣導線。

接地銅母排的截面面積＝電柜進線母排單截面面積×1/2

2.匯流母線按設計要求選擇，主進線柜和聯絡柜母線按匯流選擇。分支母線的選擇以自動空氣開關脫扣器的額定工作電流為準。自動空氣開關無脫扣器的，以開關的額定電流值為準。

3.銅母線載流選擇需查詢相關文件，聚氯乙烯隔緣線在線槽內，或線束狀。

4.母線應避開飛弧區域。

5.當交流主電路穿過形成閉合磁路的金屬框架時，三相母線應穿過同一框架孔。

6 電纜與柜體金屬摩擦時，應加橡膠墊圈保護電纜。

7.當電纜連接到面板和門板時，需要添加塑料管和安裝線槽。

8.柜內任何兩個金屬部件通過螺釘連接時，如果有隔緣層，應使用相應規格的接地墊圈，并注意將墊圈齒面與零件表面接觸，以使得電路的連續性。

9.當需要外部接線時，接線端子和元件的接線點與結構底部的距離不得小于200mm，并為連接電纜提供需要的空間。

10.提高柜體屏蔽功能。如果需要外部接線，出線時需要增加電磁屏蔽墊。柜體孔縫要求縫長或孔徑小于λ//(10~100）。

11.螺栓緊固標志。

A .緊固螺栓在生產過程中應標明蘭色。

B 檢測后的緊固螺栓 應標明紅色。

12.裝配銅排時注意戴手套。

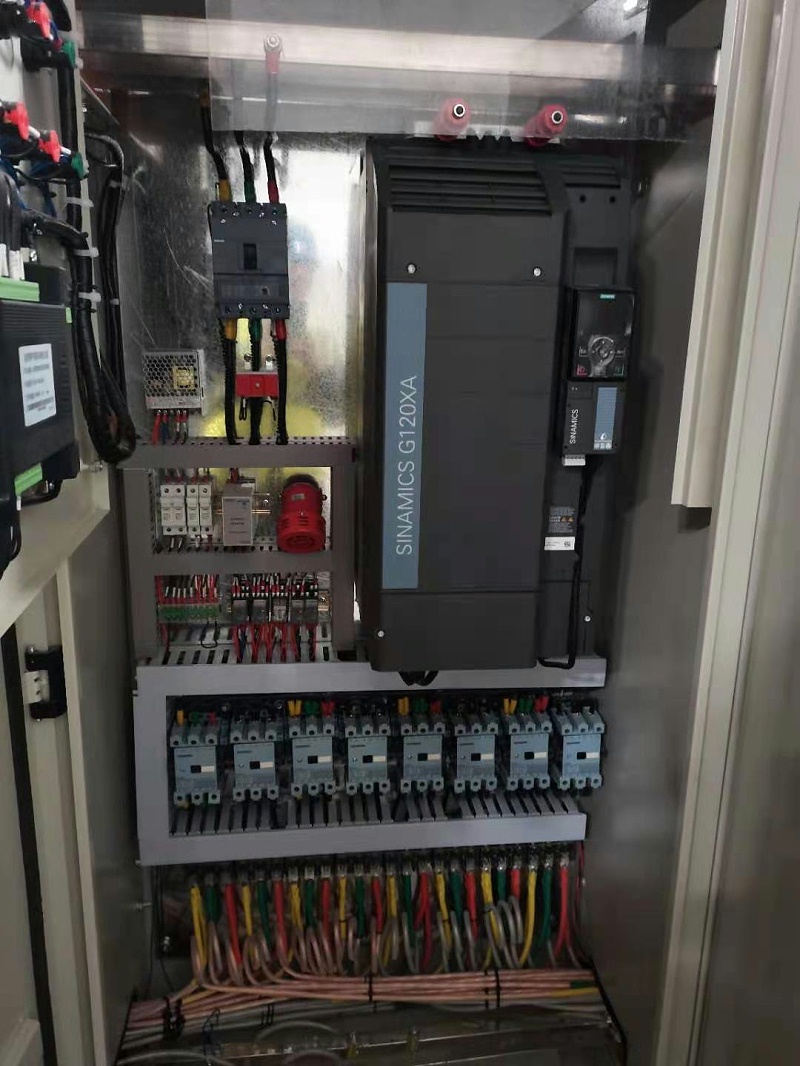

電氣控制柜的布局：

1.使得傳動柜內的設備接地良好，用短粗接地線連接到公共接地點或接地母排。

2.對于電氣控制柜低壓單元、繼電器和接觸器，使用保險絲進行保護。當不了解主電源電網時，建議添加線電抗器。

3.使得傳導柜中的接觸器具有滅弧功能，采用交流接觸器R－C直流接觸器采用飛輪二極管，裝入繞組。壓敏電阻抑制器也很有效。

4.如果設備在對噪聲敏感的環境中運行，可以使用EMC濾波器減少輻射干擾。同時，為了達到很好的效果，使得濾波器與安裝板之間的良好接觸。

5.信號線較好只從一側進入電柜，信號電纜屏蔽層雙端接地。

6.電機電纜應單獨于其他電纜，較小距離為 500mm。同時，避免電機電纜與其他電纜長距離平行。

7.為了有效抑制電磁波的輻射和傳導，變頻器的電機電纜單獨采用屏蔽電纜，屏蔽層的電導單獨至少為每相電線芯的1/10。

8.接地排組和PE 導電排單獨連接到橫梁上(金屬連接到金屬) 。

9.電源電纜、接觸器、繼電器、螺管閥、變壓器等附近設備不能安裝帶顯示器的操作面板，因為它們能產生強磁場。

10.電源部件 (變壓器、驅動部件、負載電源等)及控制部件(繼電器控制部件，PLC) 單獨安裝。

11.設計電氣控制柜時要注意EMC在不同的區域規劃不同的設備。

12.根據電柜內設備的防護等級，需要考慮電柜的防塵防潮功能。
