DCS（分散控制系統）是一種集散式控制系統，具有實時性高、可靠性好、功能大、可靈敏擴展和維護，能夠滿足各種復雜工業過程的控制需求。此外，DCS系統還能夠提供監控、報警和數據采集等功能。那么DCS控制系統在接地時須遵守哪些原則呢？江蘇奇峰電氣制造有限公司，是一家專注于DCS控制系統的生產廠家。下面奇峰小編帶你一起了解DCS控制系統接地須遵守的原則。

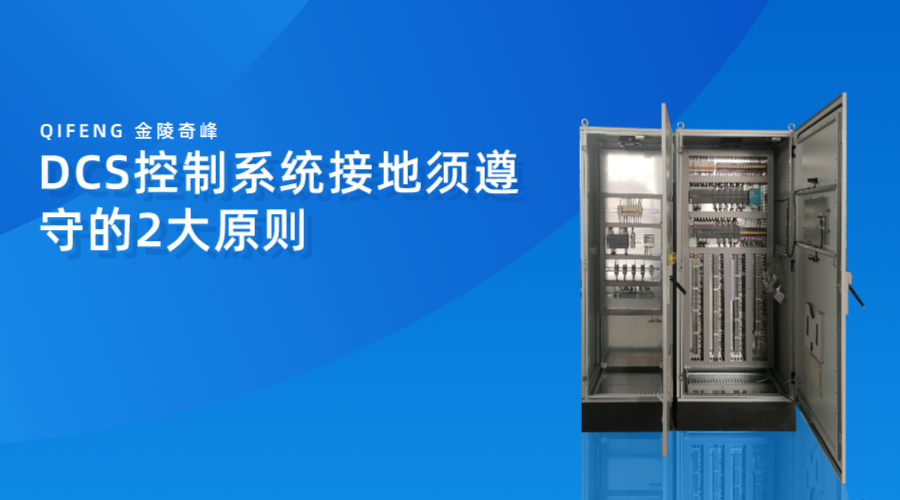

DCS控制系統接地須遵守的2大原則：

1、DCS系統設置的接地裝置。

①　操作臺、打印臺、服務器機柜：配有保護接地螺絲。

②　繼電器柜、UPS柜、配電柜:配有保護接地螺絲。

③　DCS I/O機柜：配備屏蔽接地母線、保護接地螺絲、系統地(+24V地)懸浮。

④　儀表柜和手控臺：配置屏蔽接地母線和保護接地螺釘。

⑤　防護柵柜：設有屏蔽接地母線、本安接地母線、保護接地螺。

2、信號屏蔽和接地。

根據有關技術規程的要求，計算機或DCS系統信號電纜的屏蔽層不得懸空，而需要接地。接地方式應符合下列要求：

①　信號源浮起時，屏蔽層應在計算機端接地。

②　信號源接地時，屏蔽層應在信號源側接地。

③　放大器懸浮時，屏蔽層的一端應與屏蔽罩連接，另一端應接共模地。當信號源接地時，接信號地。信號源浮起時，接現場地。

④　屏蔽電纜通過分線箱進行分線或合并時，電纜兩端的屏蔽層應在分線箱內連接。
